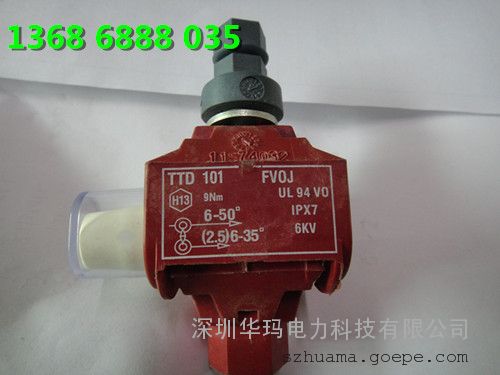

防火电缆穿刺线夹夹TTD101FVO 西卡姆防火穿刺夹

当做电缆分支连接时，将分支电缆插入支线帽并确定好主线分支位置后，用套筒扳手拧紧线夹上的力矩螺母，

随着力矩螺母的拧紧，线夹上下两块暗藏有穿刺刀片的绝缘体逐渐合龙，同时，包裹在穿刺刀片周围的弧形密封胶垫逐步紧贴电缆绝缘层，

穿刺刀片亦开始穿刺电缆绝缘层及金属导体。当密封胶垫和绝缘油脂的密封程度和穿刺刀片与金属体的接触达到*佳效果时，

力矩螺母自动脱落，此时，安装完成且接触点密封和电气效果达到*佳。

　　1.产品概况:

　　1.1 穿刺结构,安装简单,绝缘导线无需剥皮;

　　1.2 力矩螺母,穿刺压力恒定,确保良好的电气连接而不损伤导线,

　　1.3 自密封结构,防潮,防水,防腐蚀,延长绝缘导线及线夹的使用寿命

　　1.4 采用特制接触刀片,适用铜(铝)对接及铜铝过渡

　　1.5 电气接触电阻小,接触电阻小于等长分支导线电阻的1.1倍,符合DL/T765.1-2001标准

　　1.6 特殊绝缘壳体,抗光照及环境老化,介电强度>12KV

　　1.7 弧面设计,适用同(异)径导线连接,连接范围广(0.75mm2-400mm2)

　　2.性能实验

　　2.1 机械性能:线夹握力大于1/10导线拉断力,符合GB2314-1997要求

　　2.2 温升性能:在大电流情况下,线夹的温度升连接导线的温升

　　2.3 热循环性能:符合GB/T2317-2000电力金具热循环试验标准.

　　2.4 防水绝缘性能:符合GB/T13140-1998第2部分标准的相关试验要求

　　2.5 抗腐蚀性能:在二氧化硫和盐雾环境中做3次14天的循环测试.

　　2.6 环境老化性能: 在紫外线,干燥,和潮湿的环境中,温度变化和热冲击中暴露六个星期

　　2.7 防火性能:连接器件的绝缘材料经受信灼热丝试验,符合GB/T5169.4第4-10章要求

　　三大优势：

　　安装简便：不需剥去电缆的绝缘皮即可做电缆分支，接头完全绝缘。不需截断主电缆，

　　可在电缆任意位置做分支。安装简便可靠，只需用套筒扳手，可带电安装。

　　使用安全：接头耐扭曲、防震、防水、阻燃、防电化腐蚀老化，无需维护。已成功使用30多年。

　　节约成本：安装空间极小，节省桥架和土建费用。建筑中应用，不需要终端箱、分接箱，

　　不需电缆返线，节省电缆投资。电缆+穿刺线夹的费用低于其他供电系统，仅为插接

　　母线的40%左右，是预制分支电缆的60%左右。

　　安装方法:

　　1.把穿刺线夹螺母调节至合适位置,把支线完全插入到支线帽套中。

　　2.插入主线,主线有两层绝缘皮的则要在连接位置剥除一定长度的外层绝缘皮。

　　3.主\支线放到适当位置并保持平行,先用手旋拧紧螺母,固定好线夹。

　　4.用尺寸相应的套筒板手均匀旋紧螺母,直到顶端断裂脱落,安装完成。

绝缘穿刺线夹是一种为低压绝缘线(缆)的连接而专门设计的产品，通过刺破线(缆)的绝缘层而连接主线和支线，具有如下性能特点：

1、 采用穿刺结构，安装简单，绝缘导线无需剥皮。

2、 线夹为自密封结构，防潮、防水、防腐蚀，延长了绝缘导线及线夹的使用寿命，在水下30cm深处加载6KV电压持续1分钟，绝缘无击穿现象。

3、 产品采用特制力矩螺母，其稳定的穿刺压力既能保证有效的穿刺又能在不损伤线(缆)的同时，保证*小的接触电阻和热循环状态。施工质量不受施工人员技术水平影响，确保连接可靠。

4、 接触刀片选用镀锡铜合金，不仅能保证足够的接触面，而且适用于铜、铝的过渡。

5、 绝缘壳体玻璃纤维以增强本体强度，抗光照及环境老化。绝缘强度可以达到6KV。机械实验表明在导线的拉断力下，线夹没有破裂。

6、 电气接触电阻小，在大电流情况下，线夹的温升小于连接导体的温升。冲击电流可达15KA。

7、 线夹穿刺面采用弧形设计，适用于同径、异径线(缆)的连接，连接范围广，可从1.5mm2－240mm2。
